Parkavimo orientavimo sistemos ultragarsinis parkavimo jutiklis
Įvadas
Automobilių stovėjimo vietos nustatymo sistemos ultragarso parkavimo jutiklis, naudojant ultragarso bangų aptikimo veikimo principą, kad būtų galima nustatyti, ar stovėjimo vieta yra užimta, ir naudojant LED indikatorių, kad būtų galima atskirti jo būseną (RED yra užimtas, GREEN yra prieinamas), todėl vairuotojas gali greitai rasti erdvę ir pagerinti automobilių stovėjimo lygio valdymą. Tuo pačiu metu nusiųskite būseną viršutiniam valdikliui.
Paveikslėlis
Parametras
Veikia | DC18V ~ 30V, rekomenduoti ： | Veiklos principas | Ultragarsinis aptikimas |
Įtampa | 24V | ||
Tipiškas | Raudona šviesa ： 65mA | Komunikacija | RS-485 |
Dabartinis | Žalia šviesa ： 56mA | Režimas | |
Matmenys | 130 * 130 * 80 mm | Adresų kodavimas | 00 ~ 31, per 5 džemperius |
kreipimasis | |||
Aptikimas | 290cm ， Per 2 džemperius | Veikia | -20 ~ + 50 ℃ |
diapazonas | nustatymas | Temperatūra | |
ESD | 12KV | Impulsinio traukinio bandymas | ± 4KV |
2 lentelė
Darbo būsenos rodiklis
Darbo būsenos indikatorius （Raudona ： ： šviesa įjungia priemones su ryšiais ir aptiktais objektais
S1 Jumper nustatymas
S1 Jumper nustatymo instrukcija :
Iš dešinės į kairę （LH） 【1,2,3,4,5,6,7】, žemesnis 5 skaičius (1-5) yra adreso nustatymas, didesnis 2 skaičius (6-7) yra diegimo aukščio adresas, trumpiklis priemonėse 1, be jungiklių 0.
Adreso nustatymas : žemesnis 5 skaičius (5,4,3,2,1) Atitinkamai reiškia dvejetainį adresą 16,8,4,2,1. Skirtingas šuolių linijos derinys, pvz., 3 stovėjimo aikštelės adresas, jums reikia jungti į 1 ir 2 eilutes.
Aptikimas Atstumas: Sen 1 0 | Pridėti detektorių ： Pridėti （ 4 ——> 0 ） | |||
Sen10 | Montavimo aukštis | Horizontalus atstumas nuo stovėjimo vietos | „Addr“ | „Addr“ |
（ Y ） | linija （ X ） | |||
0 0 | 180CM - 210CM | tiesiai virš stovėjimo linijos | 0 0 0 0 0 | 00 |
0 1 | 230CM - 250CM | tiesiai virš stovėjimo linijos | 0 0 0 0 1 | 01 |
1 0 | 250CM - 270CM | tiesiai virš stovėjimo linijos | …… | … |
1 1 | 270CM - 290MM | tiesiai virš stovėjimo linijos | 1 1 1 1 1 | 31 |
3 lentelė
Pastaba:
1, Kai parkavimo orientavimo sistema ultragarso parkavimo jutiklis nustato megztinį, prašome pakartotinai stumti ir ištraukti kelis kartus, kad pašalintumėte oksido sluoksnį, kad būtų užtikrintas geras kontaktas.

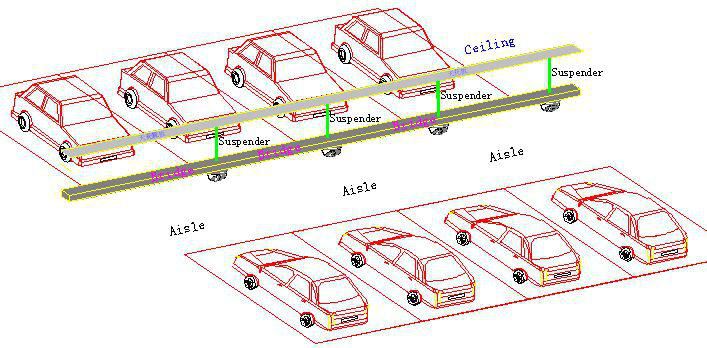

2, Siūlomas montavimo aukštis yra Y: 2.4m-3m, sumontuotas tiesiai virš stovėjimo linijos, kad būtų užtikrintas patikimas aptikimas.

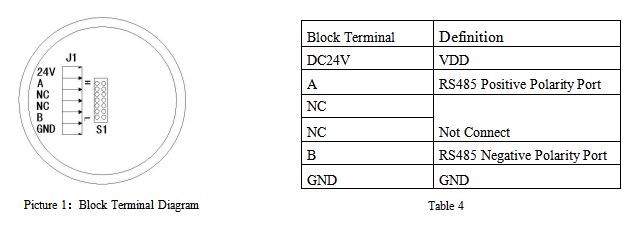

Blokų terminalo instrukcija

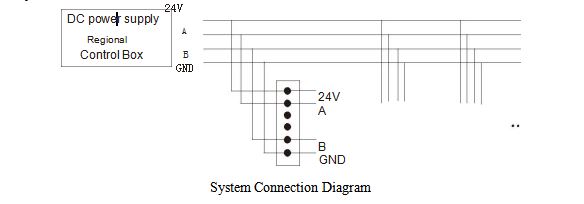

Sistemos prijungimo instrukcijos
1. Prietaisas pagal vieną RCM, pageidautina, prijungtas magistralės režimu, detektoriaus adresavimas penkiais jungikliais ， vienas ryšių magistralė gali ne daugiau kaip 32 detektorius.
2. Vieno RCM jutikliai gauna nuolatinės srovės maitinimą iš RCM. Atsižvelgiant į inžinerijos linijos nuostolius, detektorius naudoja platų maitinimo šaltinių spektrą.
3. Siekiant užtikrinti, kad galiniai įrenginiai tinkamai veiktų, rekomenduojama naudoti 24V nuolatinės srovės maitinimo šaltinį. Regioninis valdymo blokas tiekia elektros energiją, kuri yra lygi energijos suvartojimui 150% - 200% visos elektros energijos tiekimo įrangos, siekiant užtikrinti patikimą paleidimą ir darbą ilgą laiką.

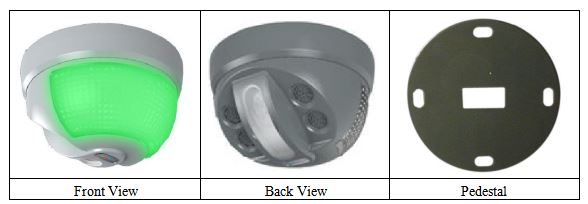

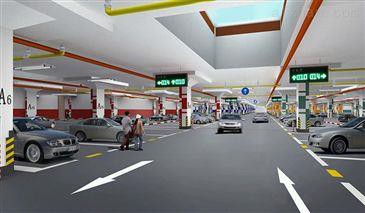

Instali l demonstracija
